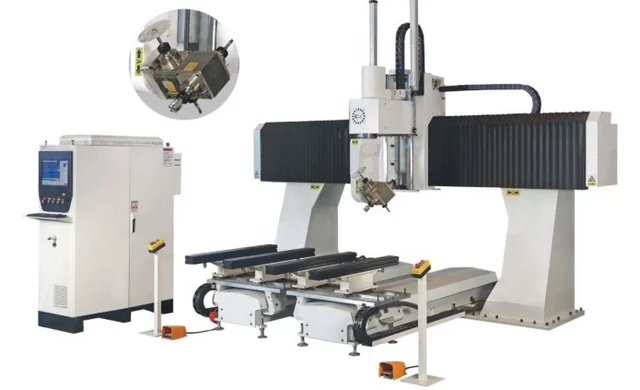

Foto do equipamento CNC de Cinco Eixos Movimento simultâneo5 eixos

Usinagem e CNC · Centro de usinagem

CNC de Cinco Eixos

Centro de usinagem CNC de 5 eixos

Centro de usinagem CNC de 5 eixos simultâneos para móveis e materiais não metálicos, com curso XYZ de 3.800 × 2.150 × 800 mm e troca de ferramentas em menos de 2 segundos.

  • 5 eixosMovimento simultâneo
  • 3.800 × 2.150 × 800 mmCurso XYZ
  • < 2 sTroca de ferramenta
Solicitar orçamento deste equipamento (abre o WhatsApp em uma nova aba) Enviar por e-mail Baixar ficha em PDF
  • Marcenaria e móveis

Sobre o equipamento

Centro de usinagem CNC de 5 eixos projetado especificamente para a fabricação de móveis e o processamento de outros produtos não metálicos. Com movimento simultâneo de 5 eixos, realiza contornos 3D de alta precisão, perfilamento de superfícies e fresagem de furos e ranhuras funcionais em materiais não metálicos, como madeira, madeira sintética, gesso e espuma.

Com uma configuração de dois motores em formato de cruz, a máquina acomoda simultaneamente quatro ferramentas de corte ou lâminas de serra diferentes; a troca leva menos de 2 segundos, aumentando a eficiência operacional durante a produção. A mesa de trabalho em formato de barras é ajustável lateralmente, permitindo configuração, fixação e posicionamento rápidos.

Destaques

  • 5 eixos simultâneos

    Contornos 3D de alta precisão, perfilamento de superfícies e fresagem de furos e ranhuras.

  • Quatro ferramentas, troca em menos de 2 s

    Dois motores em cruz acomodam quatro ferramentas de corte ou lâminas de serra ao mesmo tempo.

  • RTCP e usinagem 3+2

    Função de rastreamento da ponta da ferramenta (RTCP) e usinagem indexada de 3+2 eixos.

  • NURBS e HPCC

    Interpolação de curvas NURBS e controle de contorno de alta velocidade e alta precisão.

  • Volante eletrônico multifuncional

    Operação conveniente, com simulação de programa através do volante.

  • Software de simulação

    Compatível com pacotes de programação comerciais como UG, AlphaCAM e PowerMill, com simulação visual 3D em escala 1:1 e detecção de colisão.

  • Lubrificação automática

    Para todos os mecanismos de transmissão e guias lineares, com display digital.

  • Armários IP54

    Armários elétricos e de controle com índice de proteção IP54.

Especificações técnicas

Área de trabalho e curso

Curso nos eixos XYZ
3.800 × 2.150 × 800 mm
Eixo A
±130°
Eixo C
±420°
Distância entre as colunas da máquina
2.850 mm
Braços de trabalho
4 (980 × 120 mm)

Velocidade

Avanço rápido (G00) — X / Y
50 m/min
Avanço rápido (G00) — Z
30 m/min
Rotação dos eixos AC (cabeçote rotativo)
8.000°/min
Velocidade máx. de usinagem (G01)
20 m/min

Precisão

Posicionamento XYZ
≤ 0,03 mm/m
Repetibilidade XYZ
≤ 0,01 mm/m
Posicionamento dos eixos A/C
≤ 35 segundos de arco

Cabeçote, acionamentos e componentes

Fuso
2 × 7,5 kW · 18.000 rpm · resfriamento a ar
Porta-ferramentas
HSK63F-CM
Servomotores
X 3,9 kW · Y 1,7 kW × 2 · Z 2,4 kW · A 1,1 kW · C 1,7 kW
Inversor
11 kW
Componentes elétricos
Schneider Electric
Guias lineares
HIWIN, série HG (eixos X, Y e Z)
Bomba de vácuo seca
2 × 7,5 kW (250 m³/h)
Programação
ISO (código G)

Geral

Dimensões gerais (sem armário elétrico e painel)
5.140 × 2.770 × 3.180 mm
Peso do equipamento
7.000 kg
Potência total
36 kW

As especificações seguem a ficha técnica do fabricante e podem variar conforme a configuração. Confirme os detalhes com a nossa equipe antes da compra.
